PCAN-MicroMod Evaluation Kit：CAN總線接口通用I/O評估板套裝 |
簡介

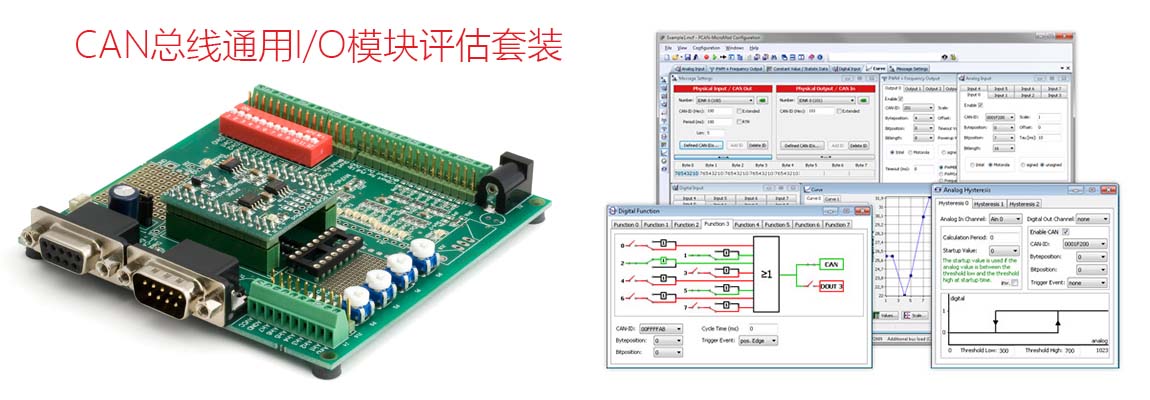

插入式模塊PCAN-MicroMod提供了輸入/輸出電路的功能性以及CAN總線連接。用Windows程序進行配置，它通過CAN總線發送配置數據到該模塊。在一個CAN總線上可對多個模塊進行單獨配置。
有各種PCAN-MicroMod母板，可用于設備和工廠工程以及車輛行業。可選評估板簡化定制板的功能擴展和開發。
要求：配置時需要使用PEAK CAN接口。
規格
- 開集輸出驅動用于數字輸出和CMOS PWM輸出
- Pickoffs和螺釘端子用于輸入和輸出
- 多個開關用于數字輸入狀態修改
- 保護的數字輸入 + LED
- 4個電位計用于模擬輸入
- 低通和電阻分壓器用于電壓 > 5 V
- 串口用于固件升級
- 可選低速CAN收發器
- 工作溫度范圍 0 to 85 °C (32 to 185 °F)
- 尺寸: 大約100 x 100 mm
|
|
發貨清單
- PCAN-MicroMod
- PCAN-MicroMod評估板
- 電源
- PCAN-Dongle PS/2 (套裝1) /?PCAN-USB (套裝2)
- 2 米CAN電纜帶終端(套裝1和2)
- PCAN-MicroMod配置軟件 for
Windows
- 使用手冊和原理圖PDF格式
訂貨信息
| 說明 |
貨號 |
| PCAN-MicroMod 評估板套裝1 |
IPEH-002081 |
| PCAN-MicroMod 評估板套裝2 |
IPEH-002079 |
更多信息
|
|
下載
PCAN-MicroMod package
Package for PCAN-MicroMod, PCAN-MicroMod Evaluation board, and the PCAN-MicroMod motherboards. The package includes the configuration software PCAN-MicroMod Configuration for Windows?, the latest PCAN-MicroMod and the CANopen? firmware, all files for development, and documentation (German and English). |
Download |
| PCAN-MicroMod Evaluation Kit manual
|
English |
| PCAN-MicroMod CANopen? firmware manual |
English |
PCAN-MicroMod Configuration
PCAN-MicroMod Configuration software for Windows? |
Download |
|
| |
